立式沸騰(制粒)干燥機  結構示意圖

立式沸騰(制粒)干燥機  工作原理
      進風空氣處理單元將進風過濾加熱后導入底缸，熱風經料倉的氣流分布板將物料均勻吹起，形成連續的流化狀態被熱風均勻的干燥?；蛘邽榱骰仓屏r，粘合劑通過噴槍注入料倉，并在壓縮空氣作用下霧化噴射到物料表面；物料的顆粒之間通過粘合劑粘接橋架形成母粒，逐漸長大形成符合要求的濕顆粒，并在熱空氣作用下將粘合劑干燥獲得均勻的干顆粒。

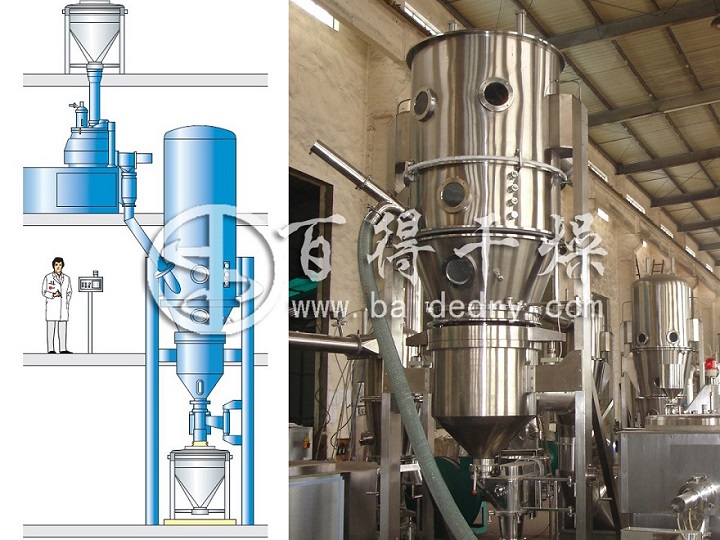

立式沸騰(制粒)干燥機  工藝流程圖

立式沸騰(制粒)干燥機  設備特點
1、進風空氣處理單元
      進風空氣處理單元含初效G4，中效F8，高效H13三級過濾器，溫度控制精度高，進風流量通過風機變頻控制，可設定、可調節。
2、主機結構

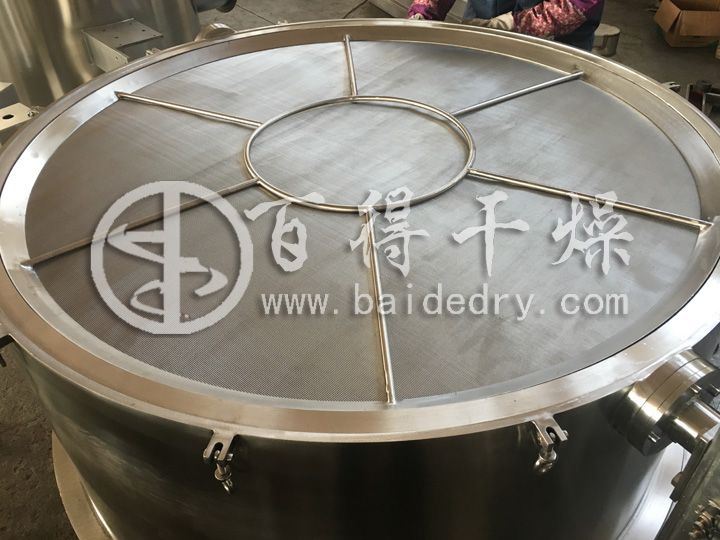

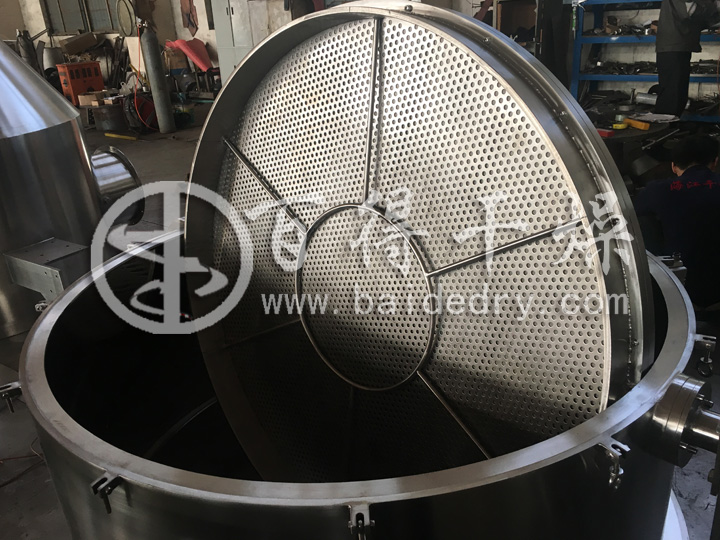

      主機含底缸，移動料倉，流化倉，膨脹室（或稱為過濾室）；底缸、移動料倉與流化倉之間采用硅橡膠膨脹密封圈，并具備壓縮空氣檢測功能，保障密封可靠。
3、產品過濾器

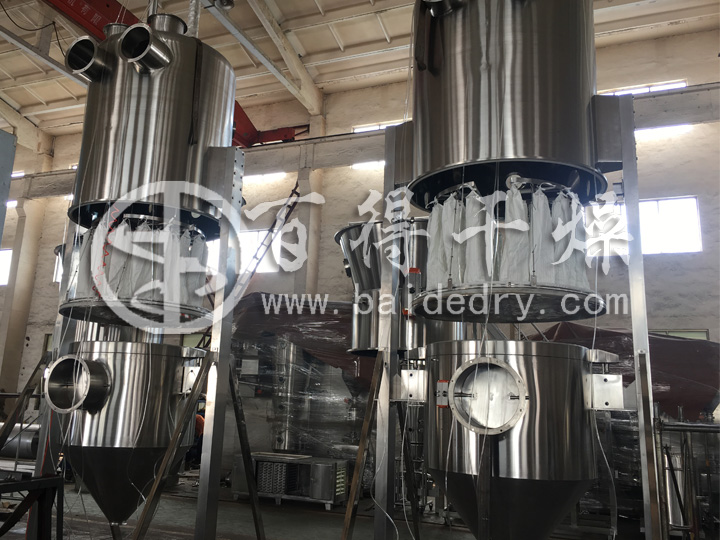

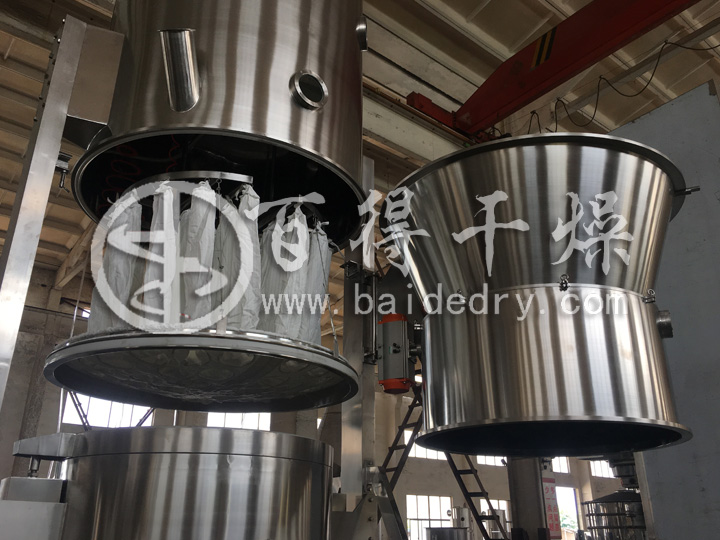

      雙抖袋防靜電布袋過濾器（或有特殊要求時可采用不銹鋼反吹過濾器）與過濾室之間采用橡膠膨脹密封圈，并具備壓縮空氣檢測功能，保障密封可靠。排風管道設計粉塵傳感器，并與PLC控制系統聯鎖，確保生產過程的產品安全。
4、排風空氣處理單元
      排風系統可按照要求設計選擇集塵系統，以保障環保要求。
5、流化床制粒
      當要求為流化床干燥制粒時，提供粘合劑攪拌罐與蠕動泵噴槍系統，將粘合劑通過噴槍注入料倉，并在壓縮空氣作用下霧化噴射到物料表面；物料的顆粒之間通過粘合劑粘接橋架形成母粒，逐漸長大形成符合要求的濕顆粒，并在熱空氣作用下將粘合劑干燥獲得均勻的干顆粒。

立式沸騰(制粒)干燥機  應用領域

      ◎ 藥品造粒及包衣
       造粒：壓片顆粒、沖劑顆粒、膠囊用顆粒。
       包衣：顆粒、丸劑保護層、備色、緩釋、薄膜、腸溶 包衣。
      ◎ 食品造粒及包衣
       砂糖、咖啡、可可粉末、奶油、粉末果汁、氨基酸、調味料、膨化食品。
      ◎ 農藥、顏料色素、染料造粒
      ◎ 粉狀、顆粒、塊狀物料干燥

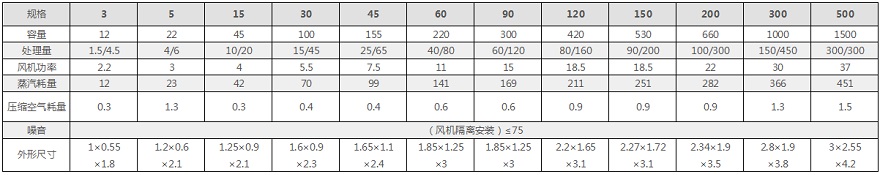

立式沸騰(制粒)干燥機  技術規格

注：FG不帶制粒部分

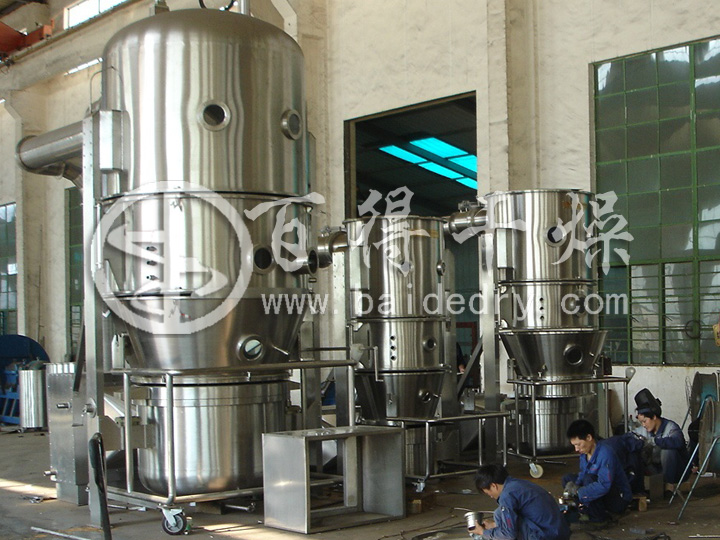

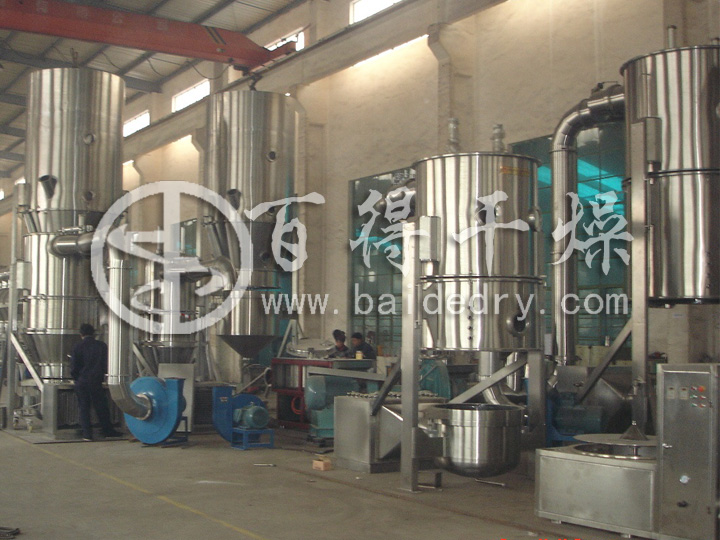

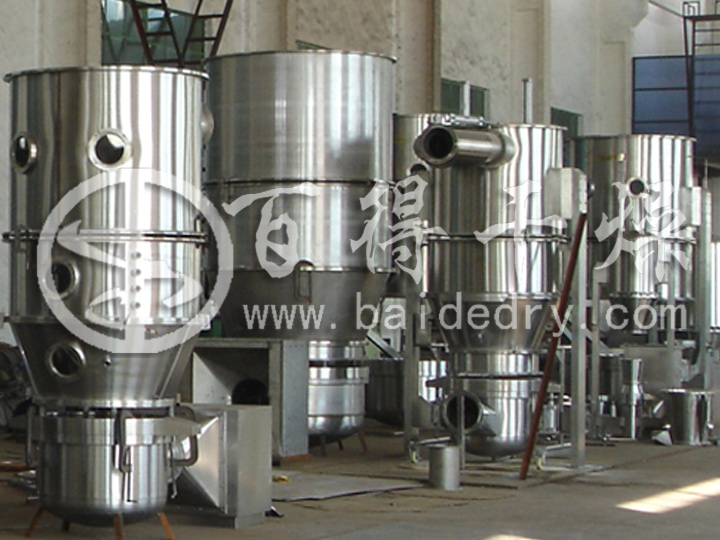

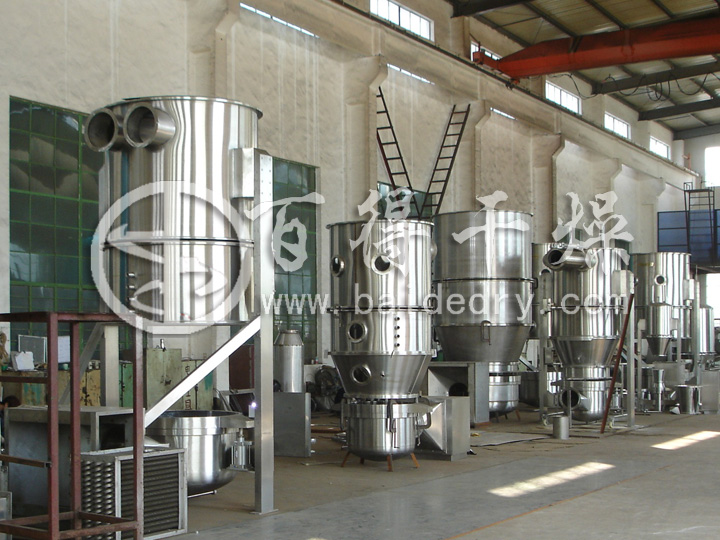

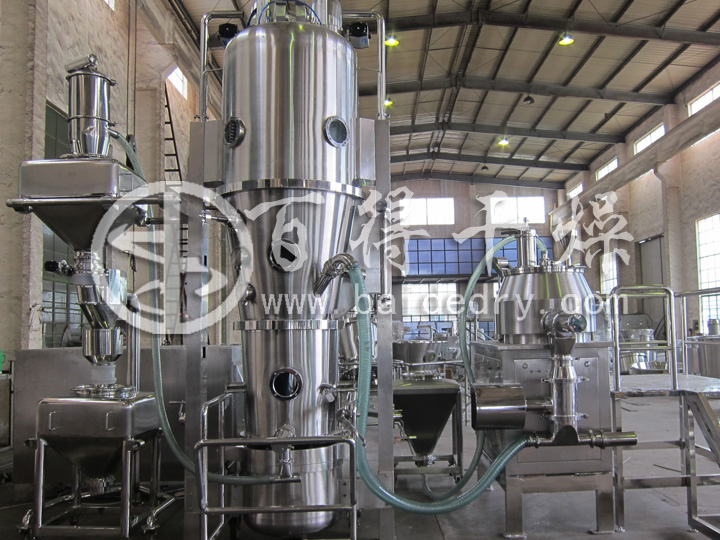

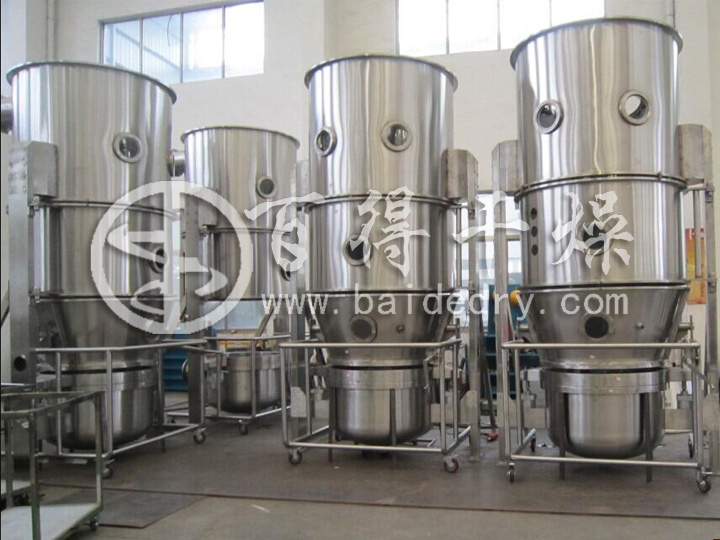

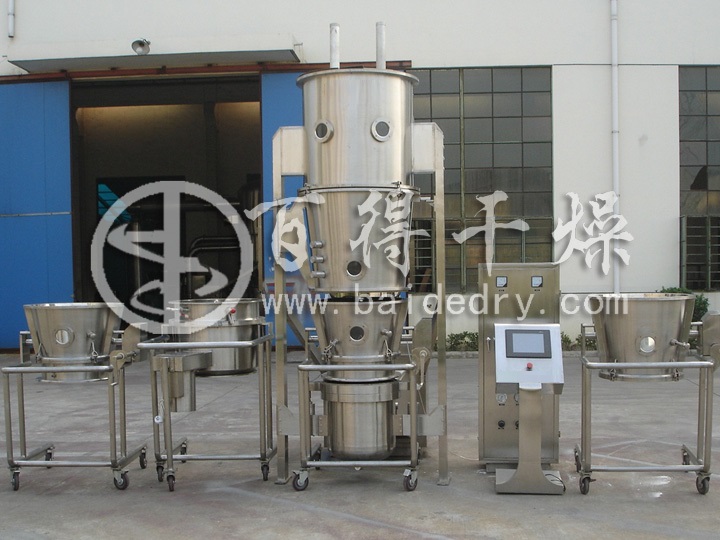

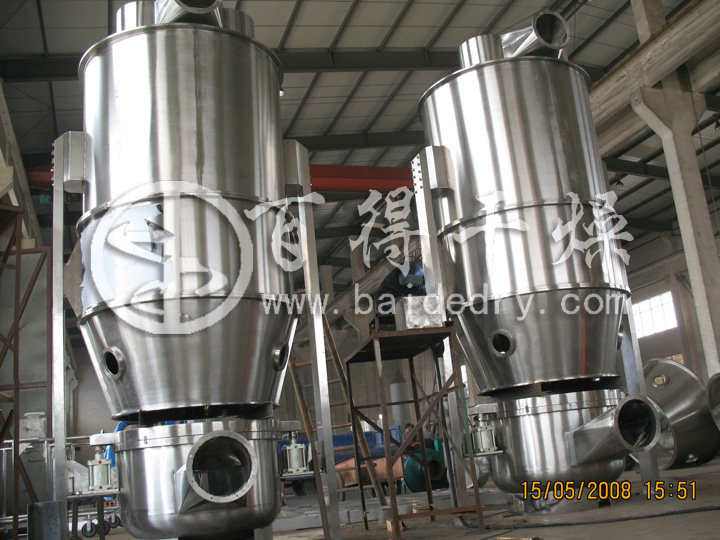

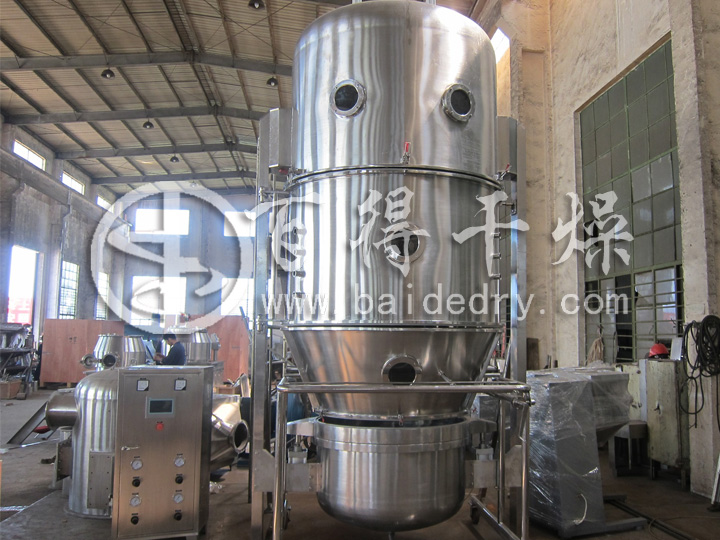

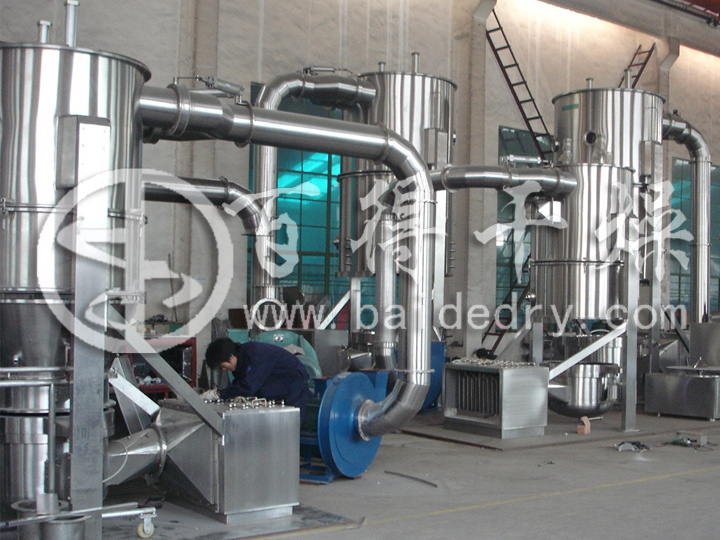

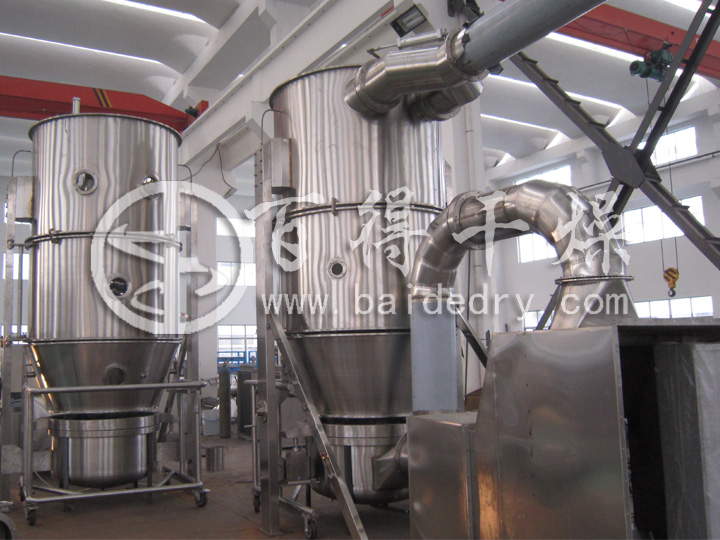

立式沸騰(制粒)干燥機  生產照片
