市政污泥干燥機  工程概述
  城市生活污泥是污水處理廠和污水處理的必然產物。隨著污水處理率的提高，污泥產量也不斷增加，污泥的處理處置問題愈加突出。
  未經恰當處理處置的污泥進入環境后，直接給水體和大氣帶來二次污染，不但降低了污水處理系統的有效處理能力，而且對生態環境和人類的活動構成了嚴重的威脅。存在的主要環境問題如下：
     （1）污泥含水率高。未脫水污泥含水率大于90%，初步脫水污泥含水率也高達80%，造成運輸成本高、堆放面積大，擠壓垃圾填埋場庫容，堵塞垃圾滲濾液管等問題；
     （2）細菌滋生。不僅造成視覺污染，而且為其他有害生物的滋生提供了場所；
     （3）大氣污染。污泥堆放在露天散發出臭氣和異味，日曬風刮，污染物顆粒會造成大氣污染；
     （4）污染水體。經水浸泡、溶解，污染物伴隨污水流入河道，會污染地表水，進入地下水；
     （5）含有重金屬。如不加以控制，則可能污染土地。
  針對城市生活污泥的相關特性，我公司開發出了DYG型臥式圓盤干燥機及高效的尾氣處理裝置，經眾多的客戶實際運用后，充足的使用數據證明：該設備完全能滿足城市生活污泥的干燥要求，整機運行穩定、攪拌均勻、熱效率高、干燥效果好，而且能耗低，操作費用小。
  該系統包含加熱系統、進出料系統、干燥系統、尾氣處理系統。

城市生活污泥臥式圓盤干燥機 工藝流程圖

市政污泥干燥機  設備概述
  圓盤干燥機作為一種間接加熱干化設備在幾十年前就已經應用于化學工業，食品工業以及飼料工業。圓盤式干燥機主體由一個圓筒形的外殼和一組中心貫穿的圓盤組成。熱介質從中空的圓盤組流過，把熱量通過圓盤間接傳輸給物料。在圓盤與外殼之間通過的物料，受到圓盤熱傳導的加熱而蒸發水份，干燥形成的水蒸氣聚集在圓盤上方的穹頂里，被少量的熱風帶出干燥機。圓盤干燥機利用每個圓盤的雙面?zhèn)鳠幔梢栽谛】臻g里提供很大的換熱面積，這使得圓盤干燥機體型緊湊。

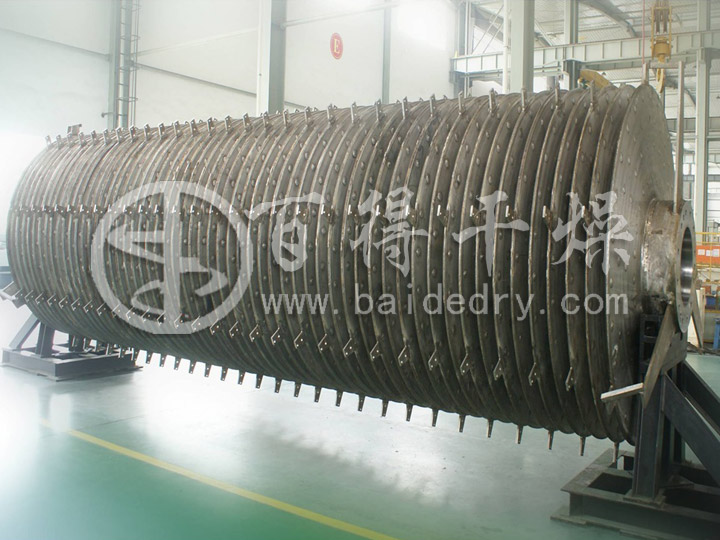

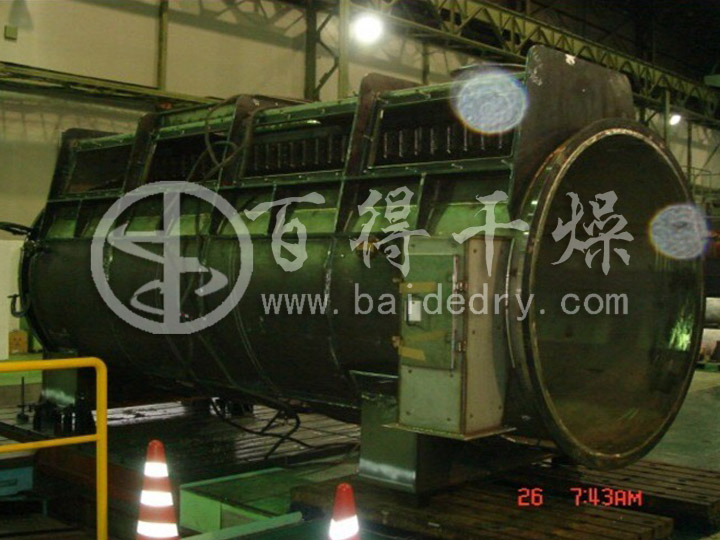

臥式圓盤干燥機  設備結構圖

市政污泥干燥機  工作原理

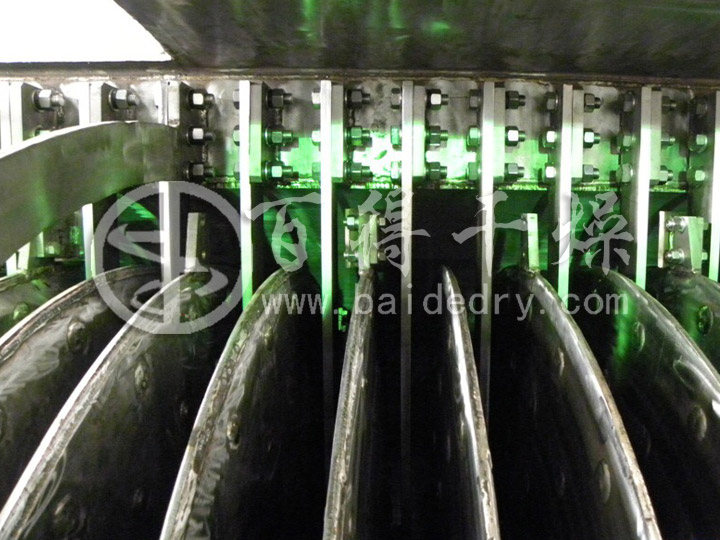

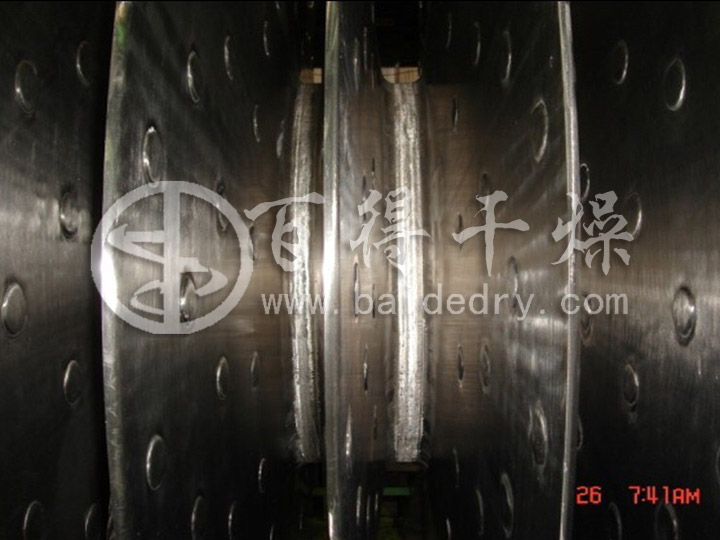

  圓盤式干燥機主要是由定子(外殼)、轉子(轉盤)和驅動裝置組成。轉子中心軸是干化轉盤的承載部件，它是一個中空軸，所有的轉盤焊接在這個空軸上。圓盤干燥機通過轉盤邊緣的推進和攪拌的作用，濕物料被均勻緩慢地輸送通過整個干燥機，并通過與轉盤的熱接觸被干化。在干化過程中，熱蒸汽冷凝在轉盤腔的內壁上，形成冷凝水。冷凝水通過一個管子被導入中心管，^終通過導出槽導出干燥機。在每兩片轉盤之間裝有刮刀，刮刀固定在外殼(定子)上。刮刀可以疏松盤片間的物料，使廢蒸汽快速離開污泥。

市政污泥專用臥式圓盤干燥機  性能特點
(一) 高靈活性
    1、物料干燥程度可隨用戶要求調節，調節范圍廣(全干燥到半干燥可隨意調節)；
    2、對物料含水率的適應范圍大，能耐受較高的物料負荷，即使進料不均勻也能保證平穩運行。
(二) 低運營成本
    1、干燥機圓筒體是夾套型構造，主軸、圓盤內中空，有蒸汽流通，換熱面積非常大，小機體大換熱面結構是高效率的保障，單軸無推力設計是低電耗的保障；
    2、臥式圓盤干燥機結構緊湊，外表面積小，密閉性好等特點，干燥機對環境的傳熱量少，^大程度地減少了散熱損失；
    3、半干燥無需干料返混，節省了物料重復冷卻又加熱的能耗；
(三) 安全穩定性
    1、干燥機干燥溫度設計低，不易產生大量的不溶性氣體；
    2、干燥機蒸發速率高，依靠濕度提高系統的惰性；
    3、當進泥含水率波動時，系統具有較寬泛的工藝調節范圍；

市政污泥專用臥式圓盤干燥機  關鍵技術創新點及改進設計
   （1）引進國外圓盤槳葉技術，改進設計并已大批量生產成功應用；
   （2）軸承座整體管件設計及整體車加工，增設冷卻裝置；
   （3）筒體、軸承、軸均設計熱膨脹自由滑動，主機整體框架設計，設備不變形，容易運輸及運行；
   （4）整體加強型設計，強度及使用壽命更有保障；
   （5）換加熱片為圓盤整體焊接，強度更好不易磨損泄露；刮泥板根據物料狀態可增設，每個圓盤4至8個抄板翻抄性能更佳，自動清理對軸盤片污泥保證換熱效果；
   （6）結構設計更緊湊，單臺面積可設計≤250m2 大型槳葉干燥機；
   （7）系統齒輪傳動結構設計，運轉更平衡，降低鏈條傳動帶來的擺動及松緊問題；
   （8）百得干燥特有的加工及裝配工藝，使設備的同心度更有保障，兩端密封性能更優越；
   （9）可根據不同情況，設計半圓管夾套加熱及整體夾套加熱型；
   （10）熱介進入軸旋轉接頭形式，為一頭進蒸汽另一頭出冷凝水形式，該工藝解決了傳動端葉片不熱短路現象。

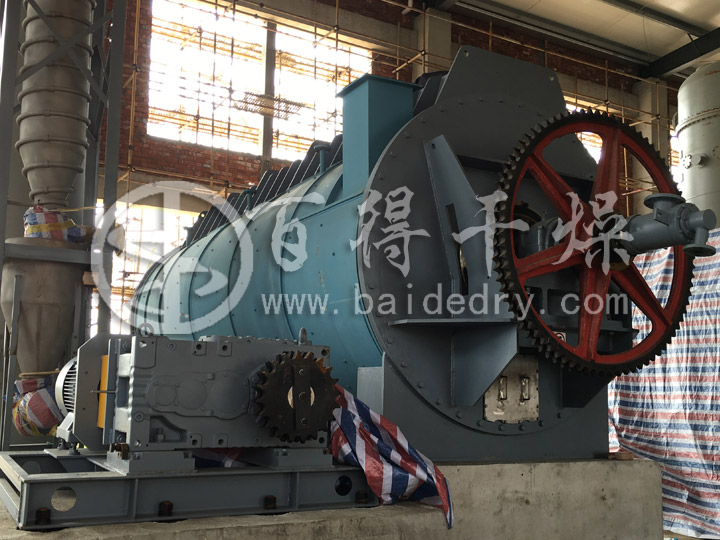

市政污泥專用臥式圓盤干燥機  設備安裝照片

市政污泥干化效果圖
