中藥浸膏噴霧干燥機   設備概述
      中藥浸膏是由植物根莖葉提取而成，特別是醇提工藝，它含糖份較高，在高溫下易軟化熔融，普通的離心噴霧已無法滿足干燥，針對這種情況我公司組織了一批精干的技術力量，總結出幾年來本廠設計制造噴霧干燥機的成功經驗，收集了國內外同行業同類型產品的優點，經過精密、反復的工藝計算和無數次的實驗，開發出了中藥專用噴霧干燥機組，并推廣到了一些^藥廠使用。

中藥浸膏噴霧干燥機   工作原理
      中藥浸膏高速離心噴霧裝置是離心式噴霧干燥技術在特定物料干燥中的應用，也是利用高速離心式霧化器使物料分散成霧狀，與熱空氣所充分接觸，完成瞬間干燥，形成粉狀成品的干燥裝置。
      該機采用全封閉形式，所有部件均采用不銹鋼制造，配有三級凈化裝置，過濾后的空氣達十萬級要求。筒體與頂部裝有冷壁裝置，使壁溫＜80℃，干燥塔內裝有氣刷掃塔裝置。經該機干燥后的中藥浸膏粉，不會出現焦化變質現象，大大增加了收粉率（95％以上），而且不會產生混藥現象和粘壁現象。

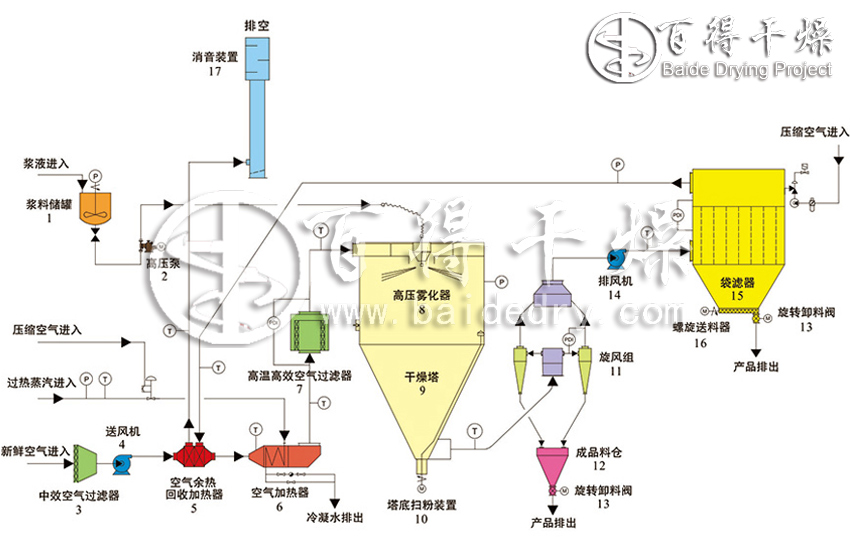

中藥浸膏噴霧干燥機  工藝流程圖

中藥浸膏噴霧干燥機  設備特點
   ◎ 塔體具有冷風夾套；                                 ◎ 塔體上裝有自動振打裝置；
   ◎ 塔體、管路配有快開清洗孔及排污孔；       ◎ 可以配自動控制恒溫加料罐；
   ◎ 可以配手工高壓洗塔隨機附件；                 ◎ 與物料接觸的部分采用不銹鋼材料制作；(或全不銹鋼制造)；
   ◎ 物料收集采用兩級旋風除塵裝置，或一級； ◎ 旋風除塵器和濕式除塵器；
   ◎ 進風溫度實現自動控制及連續裝置；           ◎ 可以配氣掃裝置。

中藥浸膏噴霧干燥機  設備結構圖

中藥專用噴霧干燥機組在設計中作了改進

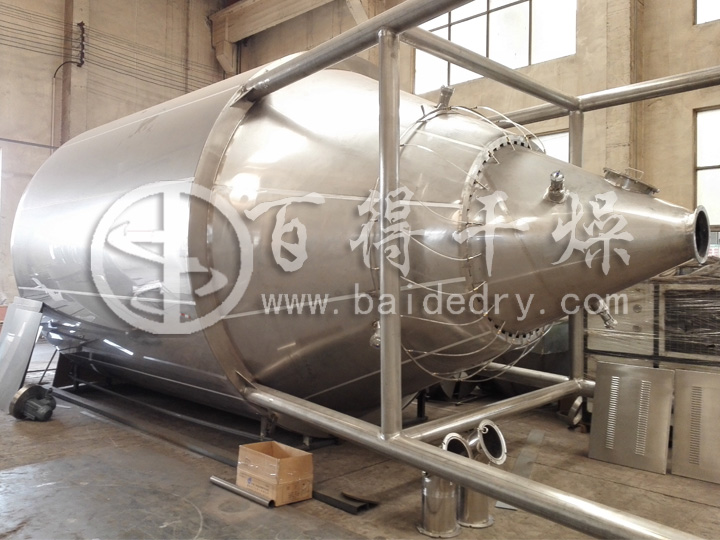

  1、塔徑塔高做了相應的調整，既保證物料干燥之前接觸不到塔壁，又保證物料在熱風中的停留時間；塔壁設有夾套冷風冷卻裝置，確保物料吸附在塔壁上因局部溫度過高而產生軟化、熔融甚至焦化現象；錐角增大，錐體上安裝空氣震擊器，用壓縮空氣脈沖式地震擊筒體，把吸附在筒體上的粉料順暢地?fù)袈湎聛恚?br />   2、主機內所有與物料接觸處采用平面或圓弧過渡，接觸面都進行打磨、拋光工序處理（精拋至10以上），避免砂眼、死角。杜絕積料堵料；整個機組與物料接觸處材質采用不銹鋼，保證物料不受污染；與物料接觸的傳動件都采用良好的密封，可防水防油；出料處用密封蝶閥操作，防止漏風；引風出料管段都采用活連接，可隨時拆裝、清洗、消毒、滅菌處理等等；

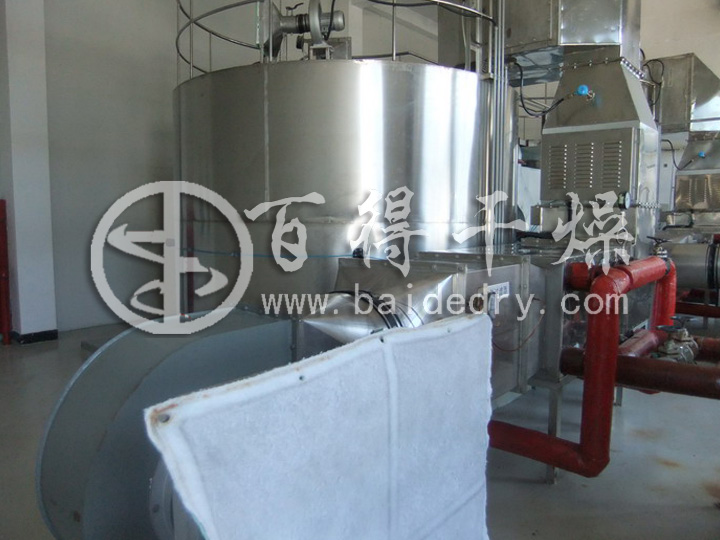

  3、空氣預處理系統采用初中高三級空氣過濾，凈化空氣達至十萬級；
  4、收料系統采用獨特的冷凍除濕收料方式，切實地解決了產品結塊、軟化、吸潮現象；
  5、干燥主塔至旋風分離器的彎頭采用一次成型304不銹鋼光潔管道制作，防止結料現象，并采用卡箍快開的方式連接，方便清洗時的污水排放；
  6、本機組用PLC程序控制系統回路；觸摸屏動畫顯示工藝流程，具有可操作性，變量操作參數實現模糊技術自動跟蹤調節；用變頻器穩定安全地調節霧化器；進、出風溫度、塔內壓力數顯，可^設定等等。

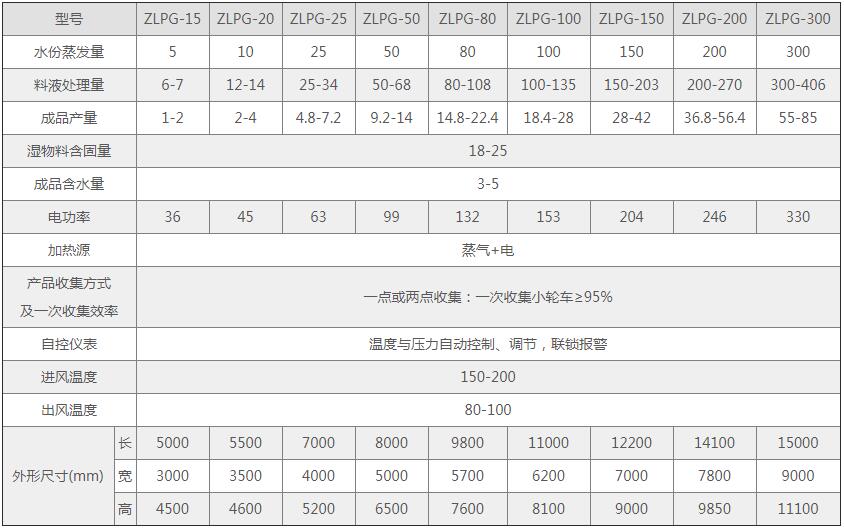

中藥浸膏噴霧干燥機  技術規格

注: ★ 實際外形尺寸可根據客戶實際情況確定，以上尺寸僅供參考。

    ★ 以上蒸發量是^大蒸發量。
