項目

密閉間歇式槳葉干燥機

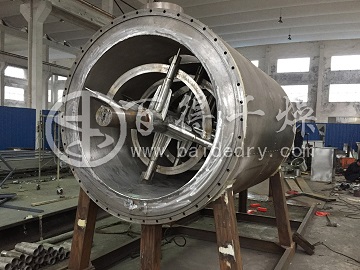

真空耙式干燥機

1、傳熱面積

系統有效熱耗量：Q有效＝26775+1540+3150＝31475kcal/h

熱傳導型干燥傳熱公式：Q有效＝K×A×Δt，其中：傳熱系數 K取30～80 kcal/ h.℃.m2

對數平均溫差： Δt＝[( tg- tin)-( tg- tout)]÷ln[( tg- tin)÷( tg- tout)]＝74.1℃ 干燥器面積：   A＝Q有效÷(0.85×K×Δt)＝16.7m2

有效容積為4m3，選用KJG-40型真空間歇式槳葉干燥機

系統有效熱耗量：Q有效＝26775+1540+3150＝31475kcal/h

熱傳導型干燥傳熱公式：Q有效＝K×A×Δt，其中：傳熱系數 K取30～80 kcal/ h.℃.m2

對數平均溫差： Δt＝[( tg- tin)-( tg- tout)]÷ln[( tg- tin)÷( tg- tout)]＝74.1℃ 干燥器面積：   A＝Q有效÷(0.7×K×Δt)＝20m2

選用ZPG-8000型真空耙式干燥機

2、處理時間

T＝45×15÷(40×3)＝5.6小時

T＝45×15÷(20×3×0.7)＝16小時

3、干燥強度

2.5～3.5 kg水/m2h

2～3 kg水/m2h

4、設備尺寸

主機內尺寸：    4600×1300mm(長×寬)

主機外形尺寸：  ～8000×2000×2300mm(長×寬×高)

主機內尺寸：    Φ1600×4000mm(直徑×長)

主機外形尺寸：  ～8000×2600×3500mm(長×寬×高)

5、有效容積

4m3

8m3

6、裝料系數

70～85%

30～45%(面積利用率太低，會降低傳熱效率、干燥強度)

7、工作狀態

8、特點對比

① 空心槳葉干燥機傳熱面有葉片、攪拌軸、壁面等幾部分，而且葉片的傳熱面積占很大一部分，所以設備結構緊湊，單位容積傳熱面積大。

物料與傳熱面越近，越利于水份蒸發。

② 槳葉形狀為楔形的空心半圓形，可以通入加熱介質。除了起攪拌作用外，也是設備的的傳熱體。槳葉的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，隨著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱。

攪拌、混合使物料劇烈翻動，從而獲得更高的傳熱系數。

③ 在槳葉的三角形底部設有刮板，以將沉積于殼底的物料刮起，防止產生死角。     防止物料在內壁結塊，而影響傳熱效果。

④ 由于槳葉結構特殊，物料在干燥過程中交替收到擠壓和松弛，強化了干燥。攪拌槳葉交替地、分散地壓縮(在楔形斜面處)和膨脹(在楔形空隙處)攪拌槳葉面上的物料，因此，在靠近傳熱面處的顆粒或細粉攪拌非常劇烈，傳熱系數很高。

槳葉軸可相互嚙合，具有自清理作用，可防止物料粘壁。

⑤密閉間歇式槳葉干燥機本質是有兩根主軸的改進型耙式干燥機，主軸上布滿空心傳熱槳葉片。干燥能力更強，具有自清理作用
